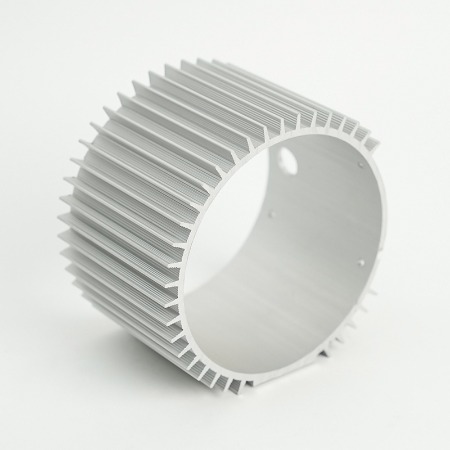

Aluminijsko kućište elektromotora: dizajn, proizvodnja, zaštita i preciznost

Maksimiziranje toplinskog protoka u aluminijskim električnim motorima

Kad inženjeri razgovaraju aluminijski električni motorni kućište Dissipacija topline , oni stvarno govore o upravljanju lancem toplinskih otpora: od bakrenih namota ili laminacije statora u jaram i ugradnje, kroz zid kućišta, preko vanjske površine, i na kraju u okolni zrak ili tekućinu. Svaka slaba veza u ovom lancu podiže temperature žarišta i komprimira margine performansi. Aluminijska visoka toplinska vodljivost u usporedbi s željeznim kućištima čini očigledan prvi izbor, ali shvaćajući da prednost ovisi o promišljenom odabiru materijala, dizajnu kontakta i površinskom inženjerstvu. Cilj nije jednostavno pomicanje topline; Predvidivo pomiče toplinu dok kontrolira težinu, proizvodnja i troškove.

Toplinski putevi unutar kućišta

Unutar kućišta toplina ostavlja zube statora i jaram provodljivošću i prelazi u kućište preko pritiska, vezanja sučelja ili spojeva za posuđe. Kontinuirano, visoko učitano kontaktno sučelje smanjuje kontaktni otpor. Praktični koraci uključuju čvrsto tolerirane pritiske, tanke i jednolične sučelja i namjerni tlak stezanja koji izbjegava izobličenje. Tamo gdje je potrebno punjenje lončaka ili praznina, odaberite materijale uravnotežujući vodljivost s viskoznošću, tako da mokriju mikro asperitete bez hvatanja zraka. Dizajneri često poboljšavaju provođenje produljenjem zuba statora ili dodavanjem bakra koji skraćuju duljinu puta. Budući da se aluminij širi više od čelika, mora se uzeti u obzir diferencijalna ekspanzija na radnim temperaturama; Previše smetnji na montaži može postati premalo tijekom vrućeg rada, razgrađujući toplinski prijenos baš kad je najpotrebnije.

Geometrija peraja, protok zraka i površinski tretmani

Izvan kućišta dominira konvekcija. Ravne peraje su jednostavne i isplative, ali prepune ili valovite peraje ometaju granične slojeve i mogu nadmašiti u protoku zraka male brzine. Razmak od peraje trebao bi uzeti u obzir riskiranje i izradu nacrta kutova. Površinski tretmani mogu biti kontraintuitivni: površina s mikro puhanjem može povećati konvektivni prijenos topline isključivanjem turbulencije, čak i ako lagano smanjuje vodljivost, a tamni anodni sloj povećava emisivnost, što je važno gdje god zračenje nije zanemarivo. Ako motor živi u okruženju s plaštama ili podmornicom, protok zraka s poznatim profilima brzine pouzdaniji je od oslanjanja na slučajni protok. Kad su prašina ili insekti vjerojatni, odaberite deblje peraje sa širim razmakom kako biste sačuvali performanse tijekom vremena.

Ocjene materijala i toplinska vodljivost

Različite aluminijske ocjene trgovine vodljivosti protiv kasabilnosti i snage. Visoko-silikonske legure za lijevanje lijepe lijepo teče i ispunjavaju tanke peraje, ali njihova toplinska vodljivost je niža od kovanih razreda. Suprotno tome, kovane ekstruzije serije 6xxx nude izvrsnu vodljivost i obradivost, iako mogu zahtijevati više obrade za postizanje složenih geometrija. Budući da izbor materijala djeluje s postupkom, odluke bi trebale odmjeriti toplinske dobitke od troškova alata i dijelova. Sljedeće usporedbe stavljaju brojeve u kontekst prije sažetka cijele tablice.

• Aluminij obično provodi toplinu nekoliko puta bolje od nehrđajućeg čelika na sobnoj temperaturi, što može prevesti na manji porast temperature za isti toplinski tok.
• Unutar aluminijskih obitelji, niži silicij ili kovane legure općenito se ponašaju bolje od legura visokog silikonskog lijevanja, na štetu bacanja tankih zidova.
• Magnezij je lakši, ali obično provodi toplinu manje učinkovito od uobičajenih aluminijskih stupnjeva i može komplicirati upravljanje korozijom.

Metode ispitivanja i petlje za povratne informacije dizajna

Toplinski modeli ubrzavaju učenje, ali moraju biti usidreni mjerenjem. Infracrvena termografija otkriva žarišta oko ramena i raskrižja rebra. Kalibrirani testovi toplinskog nanošenja s poznatim opterećenjima potvrđuju CFD, dok toplinski udarni biciklizam izlaže degradaciju sučelja tijekom života. Najučinkovitiji programi tretiraju toplinsku usporedbu kao rutinska vrata u dizajnerskim izdanjima, a ne kao poseban događaj. Ovaj sustav sustava je ono što u konačnici okreće frazu Aluminijski električni motorni kućište raspršivanje topline od upita za pretraživanje u konkurentsku prednost na terenu.

Odabir proizvodnje i ocjenjivanje partnera

Odabir postupka i provjeravanje Umri lijevani aluminijski motorni kućište je više varijabilna vježba. Umri izlijevanje izvrsno se snalazi u visokim količinama s tankim zidovima i integriranim perajama; Listing pijeska nudi fleksibilnost i manja ulaganja u alati po cijenu debljih dijelova; Ekstruzija plus CNC obrada pruža vrhunsku površinsku završnu obradu i vodljivost za jednostavnije geometrije; i trajno-molbeno lijevanje sjedi između pijeska i lijevanja za srednje staze. Pravi izbor uravnotežuje geometriju, toleranciju, kozmetiku i ukupne troškove vlasništva. Kad se dvije rute pojave održive, prvo ih usporedite u rečenicama i potvrdite s tabelom s tabelom, tako da su kompromisi transparentni podjednako inženjerskim, kvalitetnim i izvorima.

Umro kasting nasuprot lijevanju pijeska nasuprot ekstruziji CNC

Umri lijevanje obično pobjeđuje tamo gdje su vam potrebne mnoge tanke peraje i dosljedna debljina stijenke s tijesnom ponovljivošću. Listing pijeska, iako grubo, podržava velika kućišta i brze iteracije dizajna bez visokih unaprijed alatima. Estruzijska obrada CNC -a ima smisla za cilindrične ili prizmatične školjke gdje se linearne peraje ili jednostavne kanale mogu rezati s zaliha; Također čuva veću toplinsku vodljivost kovanog aluminija. Casting ulaganja može postići fine detalje, ali često gubi tlo na troškovima za veće dijelove. Budući da površinski završetak utječe na brtvljenje, slikanje i toplinsku emisivnost, razmislite o tome koliko obrade ili nakon obrade svake rute trebaju pogoditi performanse i kozmetičke ciljeve.

Alat, vrijeme i ukupni trošak vlasništva

Ukupni trošak vlasništva (TCO) kombinira amortizirani alati, cijenu dijelova, otpadne, teretne i kvalitetne rizike. Lijevanje u matrici ima veće alate, ali nisko vrijeme ciklusa; Pješčani lijevanje to poništava. Ako je godišnji volumen neizvjestan, počevši od lijevanja pijeska ili ekstruzije može se riskirati programom i pružiti stvarne podatke o potražnji prije nego što se obrati tvrdog alata. Suprotno tome, kada je prognoza lansiranja čvrsta, a geometrija joj odgovara, prelazak rano na lijevanje može se brzo vratiti alat smanjenjem vremena ciklusa i obradom sadržaja. Lokacija dobavljača utječe na logistički rizik i vrijeme olova; Dvostruki izvori s uobičajenim inspekcijskim planovima i izmjenjivim alatima mogu stabilizirati opskrbu.

Sustavi kvalitete i procjena dobavljača

Prilikom pregledavanja umrijeti lijevano aluminijsko motorno kućište dobavljači , pogledajte izvan nominalnih sposobnosti. Zatražite dijagrame protoka procesa, PFMEA primjere i podatke o statističkim sposobnostima o sličnim kućištima. Pregledajte metalografske izvještaje o poroznosti i kontroli hladnog probijanja i pitajte kako strategije za gatiranje/prelijevanje smanjuju umetanje plina u tankim perajama. Provjerite da oprema za mjerenje koordinata i test pritiska odgovaraju vašem inspekcijskom planu. Zreli dobavljač dočekat će zajedničku radionicu DFM/DFMEA koja smanjuje rizik prije nego što se čelik reže.

Strategija zaštite i brtvljenja okoliša

Dizajniranje a aluminijski motor otporan na koroziju IP65 znači holistički razmišljati o vodi, prašini, kemikalijama, temperaturnom biciklizmu i galvanskim parovima. IP65 označava konstrukciju i zaštitu od prašine od mlaznih zrakoplova, ali prolazak laboratorijskog testa jednom nije isto što i napredak tijekom godina na terenu. Prava okruženja kombiniraju sprej za sol, provodnu prašinu, ulja i toplinske gradijente koji pumpaju vlagu putem mikro-jaza. Da bi se uspjelo, značajke brtvljenja moraju biti velikodušne, premazi moraju biti kompatibilni i mora se izolirati različiti metali. Budući da je korozija problem u sustavu, mnogi kvarovi prate se sučelja - stajališta, šefova i pokrivača - nego sam aluminij.

IP ocjene, brtve i disači

Započnite odabirom geometrije brtve koja održava kompresiju nakon starenja: spužva elastomera zatvorenih ćelija za nisko ulazak u vodu ili oblikovane profile za robusno angažman prirubnice. Ciljani rasponi kompresije koji uzimaju u obzir slanje tolerancije; Upotrijebite ograničivači kompresije u plastičnim poklopcima kako biste izbjegli prekomjerno širenje. Tamo gdje se kućište zagrijava i hladi, membranska dah izjednačava tlak i smanjuje sklonost povlačenju vlage prošle brtve. Kablovske žlijezde i unosi cijevi moraju uskladiti ciljeve za ulazak; Čak i jedna pod-specijska žlijezda može degradirati inače izvrstan dizajn.

Premazi, anodizaciju i testiranje korozije

Neovisan aluminij tvori zaštitni oksid, ali okruženja bogata kloridom zahtijeva više. Anodiziranje povećava otpornost na koroziju i površinsku tvrdoću; Praškasti premaz pruža težak, atraktivan završetak; a premazi za pretvorbu poboljšavaju prianjanje u boji. Kad će se dijelovi sastaviti s nehrđajućim pričvršćivačima, upotrijebite izolacijske perilice ili brtvila za ublažavanje galvanskog potencijala. Provjerite sustave premaza s neutralnim testovima spreja za sol i cikličke korozije koji uključuju kupone za pukotine reprezentativne za prave spojeve, a ne samo ravne ploče. Najbolja praksa je kombinirati robusno brtvljenje s završetkom prilagođenom okolišu, a zatim provjeriti ubrzanim testovima.

Učvršćivači, sučelja i različiti metali

Galvanski parovi pokreću mnoge terenske probleme. Ako su potrebni nehrđajući pričvršćivači, izolirajte ih od aluminija s zarobljenim perilicama, nanesite kompatibilne anti-serije i izbjegavajte geometrije koje stižu na vodu. Ako čelični nosači vijugaju do kućišta, upotrijebite brtvilo u spoju kako biste smanjili koroziju pukotine. Konačno, tretiranje točaka za uzemljenje i razbijanja boja namjerno, tako da zaštitni sustavi nisu nenamjerno ugroženi. Discipliniran pristup pretvara "IP test prolaz" u robusni aluminijski motor otporan na koroziju IP65 To uspijeva u stvarnom vremenu i pranja.

Masovno smanjenje za moderne pogonske sklopove

Elektrifikacija stavlja premiju na učinkovitost težine i paketa, čineći potragu za a Lagano kućište motora za aluminij za EV motore Više od slogana. Donja masa poboljšava učinkovitost vozila, proširuje toplinski prostor za glavu i olakšava rukovanje. Ali smanjenje težine ne može ugroziti krutost kućišta, poravnanje nosača ili akustično ponašanje. Umjetnost je uklanjanje grama gdje struktura najmanje doprinosi, uz očuvanje staza opterećenja i toplinske performanse. Izrada tog dobrog kombinira topološku optimizaciju, rebrasta rebrasti i razboritu obradu koja izbjegava stvaranje stresa ili tankih dijelova osjetljivih na poroznost.

Strukturna topologija i ciljevi težine

Započnite s topologijom usmjerenom na krutost: definirajte opterećenja ležaja, reakcije mjenjača i ograničenja ugradnje, a zatim ostavite da solver identificira hodnike materijala koji nose većinu stresa. Rezultat prevedite u rebra i mreže s ujednačenim zidnim prijelazima, velikodušnim filetima i dosljednim nacrtom. Za cilindrična kućišta razmotrite integralne rebraste pojaseve koje se udvostručuju kao prstenovi koji šire toplinu. Uspostavite ciljeve težine i krutosti rano, tako da su kompromisi vidljivi tijekom pregleda dizajna, a ne otkriveni tijekom DV testiranja.

Toplinski i strukturni kompromis

Smanjenje težine ponekad se sukobljava s hlađenjem. Tanji zidovi smanjuju područje provođenja, ali više, ali tanje peraje mogu vratiti konvektivno područje ako lijevanje dopušta. Ako CFD pokaže vruću zonu u blizini šefa u montaži, lokalno rebro topline može nadmašiti globalno povećanje zidne debljine. Slično tome, tamni, izdržljivi premaz može povećati emisivnost i povratiti neki toplinski rub bez strukturne kazne. Trik je kombinirati nekoliko skromnih poboljšanja, a ne oslanjati se na jedan teški popravak. Kad je jakna s vodenim glikolom izvediva, integrirani kanali mogu u potpunosti pomaknuti toplinski režim, omogućujući donju debljinu stijenke bez pregrijavanja.

NVH, krutost i integracija

Lagani dijelovi mogu zazvoniti. Zadržati a Lagano kućište motora za aluminij za EV motore Tihi, razmak i debljinu za razbijanje modova na ploči i koristite asimetrične uzorke rebra gdje je izvedivo. Integracija-poput kombiniranja štitnika rotora, nosača pretvarača ili razvodnika rashladne tekućine-removira zagrade i pričvršćivače koji dodaju težinu i složenost. Usporedite dvije mogućnosti riječi, a zatim potvrdite jednostavnom tablicom: integrirano kućište može uštedjeti 8–12% mase i deset pričvršćivača, dok modularni pristup može pojednostaviti uslugu s malim troškovima težine. Donositi odluke u kontekstu strategije montaže i popravci na terenu, a ne samo težinu.

Precizna obrada i provjera

Pretvaranje grubog lijevanja u gotovu komponentu ovisi o preciznosti - privučeno frazom Tolerancija kućišta aluminijskog motora s obradom CNC -a 0,01 mm . Iako svaka značajka ne zahtijeva kontrolu od deset mikrona, često to čine nosači provrta i parenja. Postizanje toga potrebno je više od sposobnih strojeva; Ovisi o strategiji datuma, stabilnom učvršćivanju, toplinskoj kontroli i praćenju mogućnosti procesa. Zamislite obradu kao posljednju priliku da uskladite mehaničke, toplinske i brtvene performanse s namjerom dizajna.

GD&T za nošenje provrta i uklapanja

Definirajte datume koji odražavaju kako je kućište ograničeno u službi. Koncentričnost ili položaj nosača trebale bi se upućivati ​​na montažno lice i suprotno provrt za očuvanje poravnanja rotora. Za zaštitu životnog vijeka možda je potrebna kružnost i cilindričnost na razini nekoliko mikrona. Ravna na poklopcima i sučeljima zupčanika podržava kompresiju brtve i mrežicu zupčanika. Umjesto da pretjerate svaku toleranciju, koncentrirajte preciznost na značajke koje kontroliraju ponašanje sustava i omogućavaju velikodušne tolerancije drugdje da smanje troškove.

Učvršćivanje, sposobnost procesa i inspekcija

Držanje tankog zida bez izobličenja je zanat. Upotrijebite gnijezda i vakuum oblikovanja prema potrebi i kontrolirajte sile stezanja kako biste izbjegli ovaliziranje provrta. Spedinska obrada tako uklanjanje teških zaliha događa se prije preciznih značajki. Temperatura rashladne tekućine i zagrijavanje stroja su prilikom jurnjave CNC obrađen aluminijsko motorno kućište Tolerancija 0,01 mm ; Bez toplinske stabilnosti, patnje mjerenja i sposobnost. Provjerite kritične karakteristike s CMM -ovima i mjeračima zraka, a monitor s SPC -om tako da su trendovi uhvaćeni prije nego što dijelovi pobjegnu. Sposoban postupak trebao bi pokazati CP/CPK> 1,33 na sigurnosno-kritičkim dimenzijama, s jasnim planovima reakcije kada kontrolne karte signaliziraju uvjetima izvan kontrole.

Dokumentacija, kriteriji za puštanje

Robusna dokumentacija prevodi prešutno znanje u ponovljive ishode. Planovi kontrole trebali bi povezati operacije s karakteristikama koje stvaraju i instrumentima koji ih provjeravaju. Pregled prvog članka potvrđuje interpretaciju ispisa, dok tekuće revizije provjeravaju da se učvršćivanje, rezači i programi podudaraju s odobrenom stanjem. Za brtvljenje lica kombinirajte provjere površinske završne obrade s ravnom; Za rupe s navojem provjerite lokaciju kao i kvalitetu tona. Konačno ispitivanje propuštanja zatvorenih volumena i provjere zakretnog kuta za umetke Dovršite paket, osiguravajući da gotov kućište ispunjava performanse, izdržljivost i ciljeve montaže kada napusti liniju.

Usporedbe brze reference

Usporedbe u nastavku sažimaju gornje narativne izjave u jednom prikazu kako bi se podržale brze odluke o kompromisima i višefunkcionalne preglede.
