Sveobuhvatni vodič za mikro motorne školjke: Materijali, dizajn i primjene

Razumijevanje jezgrene funkcije mikro motorne školjke

U srcu bezbroj minijaturnih uređaja nalazi se mikro motor, čudo inženjerstva koje pretvara električnu energiju u precizno mehaničko kretanje. Dok unutarnje komponente poput armature, magneta i četkica često dobivaju najviše pažnje, vanjsko kućište igra jednako kritičnu ulogu. A mikro motorna školjka daleko je više od jednostavnog poklopca; To je multifunkcionalna komponenta koja osigurava integritet, performanse i dugovječnost motora. Ovaj se odjeljak upušta u temeljne svrhe školjke, utvrđujući zašto su njegov dizajn i odabir materijala najvažniji za bilo koju aplikaciju.

Primarne uloge i odgovornosti

Školjka mikro motora zadužena je za raznolik skup odgovornosti koje izravno utječu na rad motora. Prvo, on pruža ključnu strukturnu potporu i stambeno djelovanje, održavajući precizno usklađivanje unutarnjih komponenti. Svako neusklađivanje, čak i na mikroskopskoj skali, može dovesti do povećanog trenja, vibracija i preranog neuspjeha. Drugo, školjka djeluje kao prva linija obrane od vanjskih onečišćenja. Prašina, vlaga i druge čestice mogu biti pogubne za osjetljive unutrašnjosti motora, što dovodi do kratkih spojeva, blokada i korozije. Dobro zatvorena školjka sprječava da ti elementi uđu u sustav.

Nadalje, školjka igra vitalnu ulogu u toplinskom upravljanju. Tijekom rada, motori stvaraju toplinu zbog električne otpornosti i mehaničkog trenja. Ako se ta toplina ne bi učinkovito raspršila, može dovesti do pregrijavanja, što degradira izolaciju, demagnetizira trajne magnete i na kraju uzrokuje izgaranje motora. Školjka služi kao hladnjak, prenoseći toplinsku energiju iz jezgre i u okolno okruženje. Konačno, školjka pruža elektromagnetsko oklop, koje sadrži magnetsko polje motora kako bi se spriječilo smetnje s obližnjim osjetljivim elektroničkim komponentama i zaštitu motora od vanjskog elektromagnetskog buke.

Utjecaj dizajna školjki na ukupne performanse

Dizajn školjke neraskidivo je povezan s ukupnim karakteristikama performansi motora. Njegova veličina i težina izravno doprinose inerciji motora i, prema tome, njegovom ubrzanju i usporavanju. Toplinska vodljivost materijala određuje koliko se učinkovito toplina raspršuje, što utječe na kontinuirani ciklus motora i maksimalni izlaz zakretnog momenta. Strukturna krutost utječe na sposobnost motora da priguši vibracije i smanji akustičnu buku, što je kritični faktor u aplikacijama poput medicinskih uređaja ili audio opreme. Stoga, odabir prave školjke nije razmišljanja, već temeljni dio procesa dizajna motora koji diktira granice performansi.

Odabir optimalnog materijala za vaše mikro motorno kućište

Odabir pravog materijala za mikro motorno kućište složena je odluka koja uravnotežuje mehaničke, toplinske, električne i ekonomske čimbenike. Materijal diktira težinu motora, izdržljivost, mogućnosti rasipanja topline i troškove. Ne postoji rješenje za sve veličine; Optimalni izbor u potpunosti ovisi o specifičnim zahtjevima aplikacije. Ovaj odjeljak istražuje najčešće korištene materijale, uspoređujući njihova svojstva kako bi vas usmjerile prema informiranom odabiru.

Uobičajeni materijali i njihova svojstva

U krajoliku materijala za mikro motorne školjke dominiraju metali i plastika, a svaki ima svoje različite prednosti i ograničenja.

Metalne legure: aluminij i nehrđajući čelik

Metalna kućišta, posebno ona napravljena od aluminijskih legura i nehrđajućeg čelika, poznate su po izvrsnoj rasipanju čvrstoće i topline.

• Aluminijske legure: Cijenjena zbog njihove visoke toplinske vodljivosti, male gustoće (što ih čini laganim) i dobru otpornost na koroziju. Aluminij se često koristi u aplikacijama gdje je upravljanje toplinom prioritet, poput motora velike brzine ili kontinuiranog. Međutim, općenito je skuplja od plastike i može biti izazovnije proizvoditi u složene oblike.
• Nehrđajući čelik: Nudi vrhunsku mehaničku čvrstoću, tvrdoću i izuzetnu otpornost na koroziju. To je materijal izbora za motore koji djeluju u oštrom, korozivnom okruženju ili onima koji zahtijevaju ekstremni strukturni integritet. Kompromisi su njegova značajno veća težina i niža toplinska vodljivost u usporedbi s aluminijem.

Inženjerska plastika i kompoziti

Napredni polimeri i kompozitni materijali postaju sve popularniji zbog svoje svestranosti, isplativosti i jedinstvenih svojstava.

• PBT (polibutilen tereftalat) i najlon: Ove termoplastike nude dobru električnu izolaciju, visoku mehaničku čvrstoću i pristojnu kemijsku otpornost. Lagani su, jeftini za masovno produciranje injekcijskim oblikovanjem i mogu se lako integrirati s drugim komponentama. Njihov primarni nedostatak je niža toplinska vodljivost, što može biti ograničavajući faktor za aplikacije velike snage.
• PPS (polifenilen sulfid): Plastika visoke performanse poznata po izuzetnoj toplinskoj stabilnosti, kemijskom otpornosti i svojstvenom usporavanju plamena. Pogodan je za motore koji se suočavaju s visokim temperaturama i agresivnim kemijskim okruženjima.

Tablica za usporedbu materijala

Sljedeća tablica pruža jasnu, bočnu usporedbu ključnih svojstava ovih uobičajenih materijala, ilustrirajući inherentne kompromise koje dizajneri moraju napraviti.

Materijal	Toplinska vodljivost	Gustoća (težina)	Otpor korozije	Koštati	Idealna primjena
Aluminijska legura	Visok	Nizak	Dobro	Jak	Visok-speed drones, precision instruments
Nehrđajući čelik	Srednji	Visok	Izvrstan	Visok	Medicinski uređaji, automobilski sustavi
PBT/najlon	Nizak	Vrlo nizak	Fer do dobro	Nizak	Potrošačka elektronika, kućanski aparati
PPS	Nizak	Vrlo nizak	Izvrstan	Srednji	Automobilske, kemijske pumpe

Kao što tablica pokazuje, aluminij pruža najbolje toplinske performanse, ali uz veću cijenu i s umjerenom težinom. Nehrđajući čelik nudi neusporedivu izdržljivost u teškim uvjetima, ali je težak. Plastika je lagana i jeftina, ali siromašna u rasipanju topline. Izbor u konačnici ovisi o tome koje je svojstvo najkritičnije za namjeru motora.

Ključna razmatranja dizajna za kućišta motora visokih performansi

Dizajniranje a Visoko performanse mikro motorno kućište Zahtijeva pažljiv pristup koji nadilazi jednostavno zatvaranje komponenti. To uključuje holistički inženjerski proces usredotočen na optimizaciju toplinskog upravljanja, konstrukcijske mehanike, proizvodnja i integracije. Kućište visokih performansi je ono što razdvaja pouzdan, učinkovit i dugotrajni motor od osrednjeg. Ovaj odjeljak razbija kritične čimbenike kojima se inženjeri moraju pozabaviti tijekom faze dizajna.

Strategije toplinskog upravljanja

Učinkovito rasipanje topline je vjerojatno najvažniji aspekt dizajniranja za visoke performanse. Prekomjerna toplina primarni je neprijatelj dugovječnosti motora. Nekoliko strategija može se koristiti kroz stambeni dizajn za borbu protiv toga.

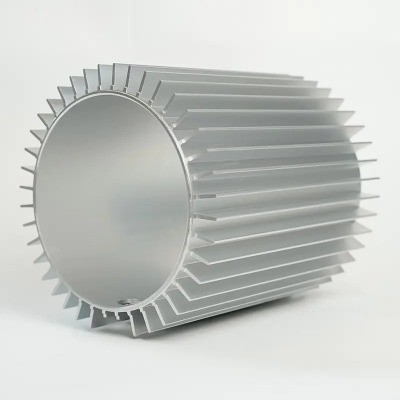

• Integrirani sudoperi za hladnjake: Dizajniranje vanjske površine kućišta s perajama ili grebenima značajno povećava površinu izloženu zraku, dramatično poboljšavajući konvektivni prijenos topline. Ovo je uobičajena značajka u aluminijskim kućištima za motore bez četkica.
• Materijali toplinskog sučelja (TIMS): Korištenje termički provodljivih masti ili jastučića između unutarnje jezgre motora i školjke kućišta osigurava učinkovit toplinski prijenos iz izvora topline u ljusku za uklanjanje topline.
• Odabir materijala: Kao što je prethodno raspravljano, odabir materijala s visokom toplinskom vodljivošću, poput aluminija, temeljno je za primjene s visokim toplinskim opterećenjima.
• Upravljanje protokom zraka: Dizajn kućišta može ugraditi otvori ili kanale za vođenje protoka zraka za hlađenje preko motora. Međutim, to mora biti uravnoteženo s potrebom za zaštitom ulazak (npr. IP ocjene).

Strukturni integritet i prigušivanje vibracija

Kućište mora biti dovoljno kruto da spriječi deformaciju pod opterećenjem, što bi neuskladilo unutarnje komponente i uzrokovalo neuspjeh. To uključuje provođenje strukturne analize (poput analize konačnih elemenata ili FEA) kako bi se identificirali i ojačali slabe točke. Istovremeno, kućište mora učinkovito prigušiti vibracije koje stvara sam motor. Prekomjerna vibracija dovodi do buke, habanja na komponentama i neuspjeha zglobova za lemljenje. Tehnike dizajna uključuju:

• Dodavanje strateških rebra za povećanje krutosti bez dodavanja značajne težine.
• Uključivanje materijala za smanjenje vibracija ili nosača između motora i vanjske strukture.
• Osiguravanje preciznog uklapanja između komponenti kako bi se izbjegle zvekere i mikro-pokreta.

Proizvodne tehnike i tolerancije

Odabrani postupak proizvodnje diktira materijal i složenost dizajna. Metalna kućišta obično su lijevane ili obrađena, što omogućava visoku preciznost i izvrsna toplinska svojstva, ali uz veću cijenu. Plastična kućišta gotovo su isključivo oblikovana ubrizgavanju, što je vrlo isplativo za velike količine i omogućava nevjerojatno složene i integrirane oblike. Bez obzira na metodu, održavanje čvrstih tolerancija je presudno za osiguravanje pravilnog poravnanja ležaja, mrežice zupčanika (ako je primjenjivo) i ukupne konzistentnosti montaže. Dizajn za proizvodnju (DFM) pristup je ključan kako bi se izbjegli značajke koje su nemoguće ili zabranjeno skupe za proizvodnju.

Istraživanje različitih vrsta preciznih mikro motora

Svijet precizni mikro motorički kućišta je raznoliko, s različitim dizajnom prilagođenim određenim operativnim i okolišnim potrebama. Vrsta kućišta izravno utječe na razinu zaštite motora, metodu hlađenja i ukupnu prikladnost za primjenu. Razumijevanje ovih vrsta ključno je za odabir pravog motora za posao. U ovom se odjeljku istražuju najčešće vrste kućišta, od otvorenog okvira do potpuno zapečaćenih jedinica.

Otvoreni okviri kućišta

Otvoreni okvir, kao što ime sugerira, nudi najmanje zaštite. Obično se sastoji od osnovnog strukturnog okvira koji drži motorne komponente na mjestu, ali izlaže armaturu i namotavanje na otvorenom.

• Prednosti: Primarna prednost je izuzetno hlađenje zbog maksimalne izloženosti ambijentalnom zraku. Ovaj je dizajn ujedno i najjednostavniji i najmanje skuplji za proizvodnju.
• Nedostaci: Omogućuje gotovo nikakvu zaštitu od prašine, vlage ili fizičkog kontakta. Ovi su motori vrlo osjetljivi na štetu od stranih predmeta i nisu prikladni za bilo koje okruženje koje nije čisto i suho.
• Prijave: Prvenstveno se koristi u laboratorijskim postavkama, razvoju prototipa ili unutar većih zatvorenih sustava gdje sam vanjski uređaj pruža potrebnu zaštitu.

Potpuno zatvorene kućišta koja nisu ventilirana (TENV)

TENV kućišta predstavljaju značajan korak u zaštiti. Motor je potpuno zapečaćen unutar školjke, sprečavajući slobodnu razmjenu zraka između unutarnje i vanjske strane motora.

• Prednosti: Nudi izvrsnu zaštitu od prašine, prljavštine i manje izloženosti vlage (npr. Prskanje). Robusniji je od dizajna otvorenog okvira.
• Nedostaci: Raspršivanje topline je manje učinkovito jer se oslanja samo na provođenje kroz školjku i konvekciju s vanjske površine. To može ograničiti gustoću snage motora i kontinuirani ciklus.
• Prijave: Široko se koristi u uređajima, pumpama, ventilatorima i drugim aplikacijama u kojima radno okruženje može sadržavati onečišćenja u zraku.

Potpuno zatvoreni ventilator hlađen (TEFC) i vodootporna kućišta

Za zahtjevnije aplikacije potrebne su još više specijaliziranih kućišta.

• TEFC: Ovaj je dizajn sličan TENV -u, ali uključuje vanjski ventilator montiran na motornoj osovini. Ovaj ventilator puše zrak preko vanjske strane kućišta, uvelike povećavajući konvektivni prijenos topline i omogućavajući veću izlaznu snagu od standardnog TENV motora.
• Vodootporni/IP67 kućišta: To su visoko specijalizirane TENV kućice namijenjene naprednim tehnikama brtvljenja (npr. Brtva, O-prstenovi, zapečaćeni priključci) kako bi izdržali uranjanje u vodu ili izloženost visokim tlačnim mlazovima. Karakteriziraju ih visoke ocjene zaštite (IP), poput IP67 ili IP68.

Napredak od otvorenog okvira do vodootpornih kućišta pokazuje jasan kompromis: povećana zaštita gotovo uvijek dolazi s kompromisom u toplinskim performansama i povećanjem troškova i složenosti. Odabir se mora temeljiti na temeljitom razumijevanju operativnog okruženja.

Vodič za prilagođeni Mikro motorna školjka Proizvodni procesi

Kad rješenja izvan polica ne ispune određene zahtjeve za prijavu, put Prilagođena proizvodnja ljuske mikro motora postaje potrebno. Ovaj postupak uključuje stvaranje jedinstvenog kućišta prilagođenog točnim specifikacijama dimenzija, materijala i performansi. Uključivanje u prilagođenu proizvodnju omogućava optimizaciju koja je nemoguća sa standardnim dijelovima, ali zahtijeva duboko razumijevanje dostupnih procesa i njihovih implikacija. Ovaj vodič prolazi kroz primarne proizvodne rute za prilagođene školjke.

Oblučivanje ubrizgavanja za plastične školjke

Ubrizgavanje je dominantan postupak za masovno proizvodnju plastičnih kućišta motora. To uključuje grijanje plastičnih peleta dok ih ne rastane, a zatim ih ubrizgava pod visoki tlak u precizno obloženu metalnu šupljinu kalupa.

Faze oblikovanja ubrizgavanja:

1. Dizajn i proizvodnja alata: Prvi i najkritičniji korak je stvaranje kalupa (ili "alat"). Ovo je složen, skup i dugotrajan postupak koji uključuje CNC obradu očvrsnog čelika ili aluminija. Dizajn mora uzeti u obzir skupljanje materijala, kanale za hlađenje i mehanizme izbacivanja.
2. Ciklus kalupa: Ciklus uključuje stezanje zatvorenog kalupa, ubrizgavanje rastaljene plastike, držanje pritiska da spakira šupljinu, hlađenje dijela, otvaranje kalupa i izbaci gotov dio. Ovaj ciklus može trajati sekunde do minuta.
3. Post-obrada: Nakon izbacivanja, dijelovi mogu zahtijevati obrezivanje viška plastike (bljeskalice) i bilo kojih sekundarnih operacija poput tapkanja rupa ili dodavanja umetaka.

Prednosti: Izuzetno visoke stope proizvodnje, izvrsna ponovljivost, niski troškovi po dijelu pri velikim količinama i sposobnost stvaranja složenih geometrija s visokom preciznošću.
Nedostaci: Izuzetno visoki početni trošak alata, dugo vremena za proizvodnju alata i ekonomska neizvorljivost za proizvodnju niskog volumena.

Lijevanje i obrada CNC -a za metalne školjke

Za metalna kućišta, dva glavna procesa su lijevanje i CNC obrada.

• Umri lijevanje: Slično u principu kao i ubrizgavanje oblikovanja, ali i za metale. Rastaljeni metal (npr. Aluminij ili legura cinka) prisiljen je pod visokim tlakom u čelični kalup. Idealan je za proizvodnju visokih količina složenih metalnih dijelova s ​​tankom zidom s dobrom površinskom završnom obradom i dimenzionalnom stabilnošću. Iako je alat skupo, trošak po dijelu nizak je za velike količine.
• CNC obrada: Oduzimajući postupak u kojem je čvrsti blok metala (ili plastika) oblikovan računalno kontroliranim alatima za rezanje koji uklanjaju materijal. Ovaj je postupak nevjerojatno svestran i precizan, sposoban je proizvoditi dijelove s izuzetno uskim tolerancijama i složenim značajkama. Idealan je za prototipove, proizvodnju niskog volumena i dijelove koji zahtijevaju veću čvrstoću od odljeva. Glavni nedostaci su veći trošak po dijelu (zbog otpadnog materijala i duljeg ciklusa) i neka geometrijska ograničenja u usporedbi s lijevanjem.

Odabir pravog postupka

Odluku između ovih procesa prvenstveno su vođena tri faktora: volumen, materijal i složenost.

• Volumen: Veliki volumen (10 000 dijelova) favorizira oblikovanje ubrizgavanja ili lijevanje u odnosu na visoke troškove alata. Nizak volumen (1 - 1.000 dijelova) čini CNC obradu zadanog izbora.
• Materijal: Željeni materijal često diktira postupak. Većina plastike je oblikovana ubrizgavanju, dok su metali lijevani ili obrađeni.
• Složenost i preciznost: Vrlo složeni oblici najbolje se postižu oblikovanjem ili lijevanjem. Dijelovi koji zahtijevaju najveću moguću preciznost i snagu često se obrađuju.

Kretanje prilagođene proizvodnje zahtijeva usku suradnju s iskusnim inženjerima proizvodnje kako bi odabrali najisplativiji i tehnički prikladan postupak za prijavu.

Održavanje i rješavanje problema za izdržljive mikro motore

Osiguravanje dugoročnog zdravlja mikro motora uključuje proaktivno održavanje i pronicljivo rješavanje problema vanjskog sustava zaštite. A Izdržljivo kućište mikro motora dizajniran je tako da traje, ali nije neuništiv. Razumijevanje kako se brinuti o tome i identificirati znakove neuspjeha može spriječiti katastrofalne motoričke kvarove i značajno proširiti radni vijek. Ovaj završni odjeljak pruža praktični vodič za korisnike i tehničare.

Rutinski pregled i preventivno održavanje

Redovni raspored održavanja najbolja je obrana od neočekivanih neuspjeha. Fokus bi trebao biti na vanjskom stanju i performansama motora.

• Vizualni pregled: Redovito provjeravajte bilo kakve znakove fizičke oštećenja, poput pukotina, udubljenja ili dubokih ogrebotina. Oni mogu ugroziti strukturni integritet i razinu zaštite. Potražite znakove korozije, posebno na metalnim kućištima, koji mogu oslabiti materijal i dovesti do rupa.
• Čišćenje: Čuvajte kućište motora čistim i bez krhotina. Za TENV i TEFC motore osigurajte da hladnjaci peraja i noževi ventilatora (ako su prisutni) ne budu začepljeni prljavštinom, jer će to ozbiljno narušiti rasipanje topline. Koristite meku četkicu ili komprimirani zrak niskog pritiska, pazeći da ne oštetite nijednu komponente.
• Provjerite brtve i brtve: Za motore koji su ocijenjeni kao vodootporni ili otporni na prašinu, povremeno pregledavaju integritet brtvila, brtve i kablovske žlijezde. Ti se materijali s vremenom mogu razgraditi zbog topline, ozona ili mehaničkih stresa, razbijanja brtve.
• Toplinski nadzor: Koristite infracrveni termometar ili toplinsku kameru za povremeno provjeru radne temperature motora. Postepeno povećanje temperature tijekom vremena može ukazivati ​​na to da su začepljene peraje za hlađenje kućišta, unutarnji toplinski put se degradira ili ležaj ne uspijeva, stvarajući dodatnu toplinu.

Uobičajena pitanja i dijagnostički koraci

Kad se sumnja na problem, ključni je sustavni pristup dijagnozi.

• Pregrijavanje: Ako se motor pregrijava, problem bi mogao biti vanjski (začepljene peraje za hlađenje, rade na visokoj temperaturi okoline) ili unutarnje (habanje ležaja, električna greška). Prvo provjerite i očistite vanjštinu kućišta. Ako problem i dalje postoji, greška je vjerojatno unutarnja.
• Fizička oštećenja: Mora se zamijeniti puknuće ili udubljeno kućište. Čak i mala pukotina može omogućiti ulazak štetnih onečišćenja, što dovodi do unutarnje korozije ili električnih kratkih hlača.
• Buka i vibracije: Iako je često unutarnji problem, pretjerana buka ili vibracije ponekad mogu uzrokovati labav nosač kućišta ili strani predmet koji utječe na vanjski ventilator (na TEFC motoru). Osigurajte da je sav hardver za ugradnju čvrsto i vanjski put protoka zraka je jasan.
• Gubitak performansi: Ako se motor čini manje moćan ili se bori pod opterećenjem, uzmite u obzir da bi pregrijavanje zbog lošeg rasipanja topline od kućišta moglo uzrokovati da se unutarnja elektronika uklanja (smanjuje snagu) kako bi se zaštitili.

Integrirajući ove prakse održavanja i rješavanja problema, može se sačuvati integritet mikro motornog kućišta, osiguravajući da i dalje pruža pouzdanu zaštitu osjetljivim komponentama unutar, čime se maksimizira ulaganje u opremu.
